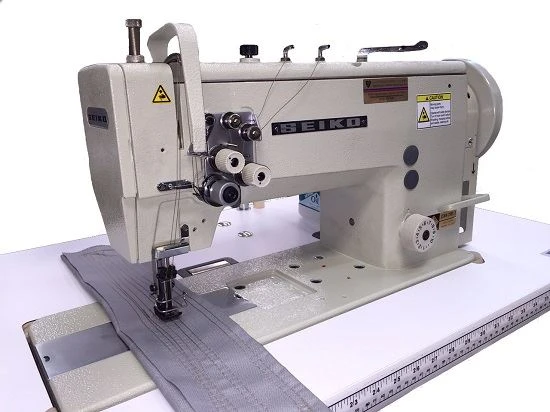

Comment régler lemachine à coudre à double aiguille?
1. Ajustez l'espacement entre deux aiguilles
Cette machine est équipée de deux spécifications différentes de manivelles pivotantes porte-aiguille (227A& 227B), de sorte que la distance entre les deux aiguilles de la machine peut être ajustée à 7,5 mm et 5,5 mm:
La méthode de réglage et de remplacement spécifique de la machine à coudre à double aiguille est la suivante:
Lorsque la manivelle pivotante du porte-aiguille (227A) est sélectionnée, l'espacement des deux broches de la machine est de 7,5 mm, et si la manivelle pivotante du porte-aiguille (228B) est sélectionnée, l'espacement des deux broches de la machine est de 5,5 mm. Dévissez les deux spécifications différentes de la manivelle pivotante du porte-aiguille (227A& 228B) et du lien pivotant du porte-aiguille avant (224), puis retirez la manivelle pivotante du porte-aiguille de connexion (227A& 228B) et l'aiguille arrière biellette pivotante du support (230) ； Enfin, desserrez la vis de serrage sur la manivelle pivotante de la barre à aiguille (227A& 228B) et retirez-la de l'arbre d'oscillation de la barre à aiguille (410), remplacez la manivelle pivotante supérieure du porte-aiguille centrale (227A)& 228B); Réinstallez les pièces dans l'ordre de. Une fois le réglage terminé, le volant doit être tourné manuellement. Si la machine n'est pas lisse lorsque les deux aiguilles se croisent ou que la distance entre les deux aiguilles est instable, desserrez la vis de serrage sur la manivelle pivotante du porte-aiguille (227A& 228B) et ajustez ses positions limites gauche et droite pour rendre la machine se déplace normalement. Si la position de la ligne médiane entre les deux broches s'écarte de la position centrale de la plaque à aiguille après le changement de l'espacement des deux broches, la position globale des deux broches peut être ajustée par la position excentrique de la broche excentrique à grande vitesse (230 ).
2. le remplacement de la came de fleur de modèle de la machine à coudre de série de double aiguille:
Cette machine peut réaliser la fonction de pointe de neuf modèles de points différents. Il peut compléter la transformation de différents ciseaux à motifs en ajustant et en faisant correspondre la came d'oscillation de la barre à aiguille 403 et la came de traction et d'alimentation de la barre à aiguille 402. Le processus de fonctionnement spécifique est le suivant:
(1) Retirez le capot latéral de la machine, puis retirez le lien pivotant du porte-aiguille 408;
(2) Dévisser les fils de vis fixes sur la came, retirer la came d'oscillation du levier d'aiguille 403 et le levier d'aiguille et la came d'avance 402 tour à tour;
(3) Selon le type de fleur de trace requis, sélectionnez la came d'oscillation de tige d'aiguille 403 appropriée et la came de traction et d'alimentation de tige d'aiguille 402 pour correspondre à la combinaison;
(4) Les camishs dans l'ordre inverse lorsqu'ils sont retirés;
(5) Reposer la biellette d'oscillation de tige d'axe 408 et le couvercle latéral du molleton.
